耐火材料烘炉及注意事项-kb88凯时官网下载

发布时间：2024/5/21 17:53:52

耐火材料烘炉是指在使用耐火材料建造或修复工业炉窑后，通过一定的加热程序使炉体内的耐火材料逐渐适应高温环境，从而去除材料中的水分，预防热应力裂纹，提升材料的强度和耐久性。以下是耐火材料烘炉的步骤及注意事项：

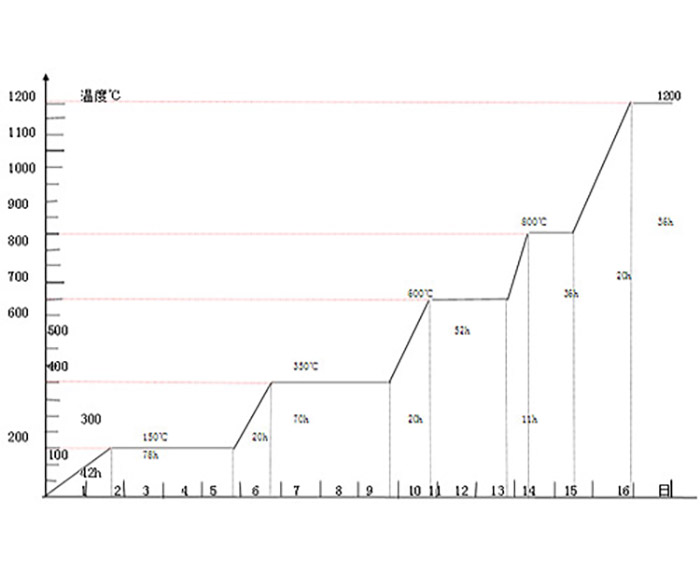

烘炉步骤

初期烘炉（低温阶段）：

温度控制：通常在100℃以下，主要目的是蒸发耐火材料中的自由水分。

时间：这个阶段需要缓慢升温，并保持一定时间以确保水分完全排出，通常需要数小时至数天，视炉体大小和结构而定。

中期烘炉（中温阶段）：

温度控制：一般在100℃至500℃之间，这一阶段主要是排出结合水分。

升温速率：应控制在每小时25-50℃，避免材料因受热不均而产生裂纹。

后期烘炉（高温阶段）：

温度控制：逐步升温至800℃至1200℃，有时更高，具体温度根据材料和炉型要求确定。

保持时间：在目标温度保持一定时间，确保材料彻底干燥并达到预期的物理化学性能。

冷却阶段：

冷却速率：应逐步降温，避免骤冷导致的热应力损伤。

注意事项

升温速率控制：升温速度要均匀缓慢，避免急剧升温导致热应力集中，从而引发材料裂纹或剥落。

温度监测：需在不同部位安装温度监测设备，实时监控炉内各点温度，确保温度均匀。

通风排湿：烘炉初期阶段要保证良好的通风条件，及时排出炉内水汽，防止形成蒸汽压力。

备用计划：制定应急预案，遇到突发情况（如设备故障、停电等）时，能够及时调整烘炉计划，避免对耐火材料造成损伤。

人员安全：操作人员应接受专业培训，遵守安全操作规程，避免高温环境下的人员伤害。

通过严格按照烘炉步骤和注意事项操作，可以大大提升耐火材料的使用寿命和工业炉窑的运行效率。如果有具体的炉型或材料要求，建议参考相关专业标准或咨询技术专家以获得更详细的指导。
