耐酸胶泥-kb88凯时官网下载

耐酸胶泥

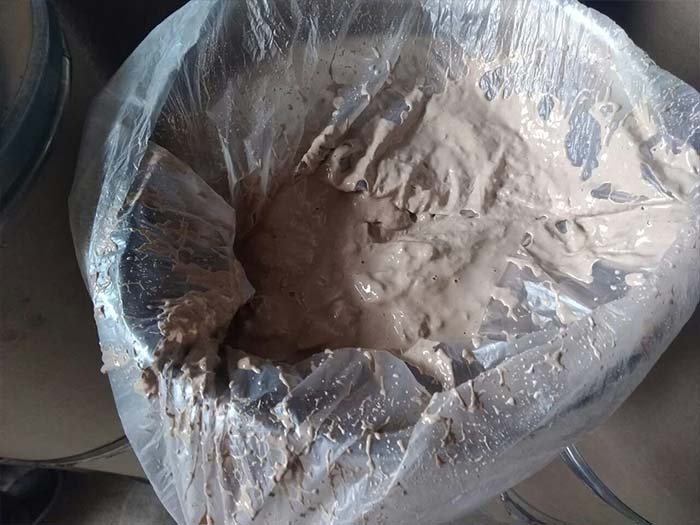

耐酸胶泥分为干式粉料袋装和液体桶装两种，粘结力强，初凝时间和施工可操作时间长，强度增长快、抗渗性强、不需酸化处理，易于保证砌体灰缝饱满，克服了以前耐酸胶泥及砂浆凝结快、可操作时间短、不便于施工操作等缺陷，能显著提高烟囱内衬壁的气密性、整体性和内衬的防腐蚀能力，是高烟囱内衬砌筑的理想耐酸胶结材料。

主要原材料
1、水玻璃：主要技术指标是模数和密度，合适的密度为1.35-1.45g/cm3，也可用波美度表示。二者的关系为密度=145/（145-波美度）（g/cm3）。较合适的模数为2.6-3.0，模数和密度可自行调整。
2、氟硅酸钠：氟硅酸钠是固化剂，技术指标为纯度大于95%，含水率小于1%。
3、粉料：粉料为耐酸混凝土的填充料，其技术指标为：耐酸度大于94%；含水率小于0.5%；不得有不耐酸杂质；细度1600孔/cm2，筛余不大于5%，4900孔/cm2，筛余为10%-30%。常用粉料为铸石粉、石英

粉，或二者混合使用，有耐高温要求的则用耐火粘土砖粉。
4、骨料：骨料是耐酸混凝土的主要骨架，直接影响耐酸混凝土的理化性能和技术指标。除粗细度外，其余与粉料相同，骨料常用的是石英石（砂），有耐高温要求的选用耐火粘土砖碎块，粗细骨料要有

良好的级配。
5、改性剂：改性剂的主要作用是提高密实度和抗渗透性能，是改性水玻璃混凝土的重要成分，技术要求如下。
1）应溶于水或在强烈搅拌下能均匀分散于水玻璃溶液中。
2）不会使水玻璃凝聚、离析。
3）应有一定的耐蚀性或遇酸后聚合成固体。常用的改性剂为呋喃类有机单体和呋喃树脂，如糠醛、糠酮、糠醇或糠醇与糠醛混合液等，掺量为水玻璃用量的1%-5%（重量比）。

耐酸胶泥相关理化指标
