磷酸盐浇注料-kb88凯时官网下载

磷酸盐结合耐火浇注料

 磷酸盐结合耐火浇注料是以磷酸盐作结合剂配制的可浇注耐火材料。常用的磷酸盐结合剂有磷酸二氢铝、磷酸钠及正磷酸盐等，骨料则分为高铝质、粘土质、硅质和镁质等。
    磷酸盐结合耐火浇注料的组成与一般kb88凯时官网下载-凯时kb88手机客户端相近，磷酸铝、磷酸与中性及酸性骨料在常温条件下只发生缓慢反应，为赋予kb88凯时官网下载-凯时kb88手机客户端常温硬化性能，须使用硬化剂。硬化剂有活性氢氧化铝、滑石、氟化铵、氧化镁、碱性氯化铝、纯铝酸钙水泥等。氧化镁是普遍应用的硬化剂，促硬效果好，但反应生成的磷酸镁耐热性差，致使热态强度下降，以氧化镁作硬化剂其硬化时间随气温不同而变化显著。
    磷酸铝、磷酸与骨料反应，因生成不溶物会导致材料产生时效变化，即保存一段时间后材料施工性能下降乃至失效。当以磷酸二氢铝液体为结合剂时，极易迅速发生下述反应，引起时效变化。
    al (hzpod), h:o-aip0, - nhzo hsp04
    磷酸铝、磷酸与骨料以及原料中所含铁的反应会影响时效变化。混练泥料对混练机本身也有腐蚀作用，将导致设备损坏，所  以材料中须加入时效抑制剂及有缓解作用的外加剂。

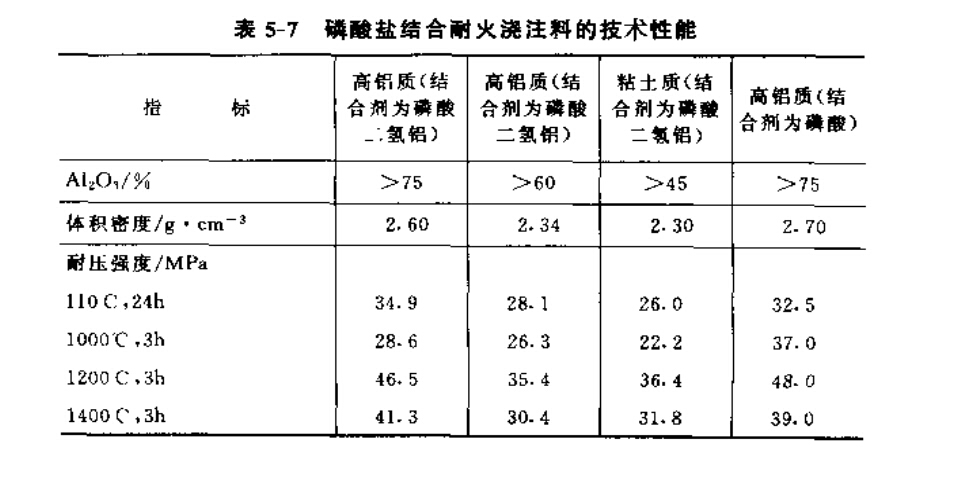

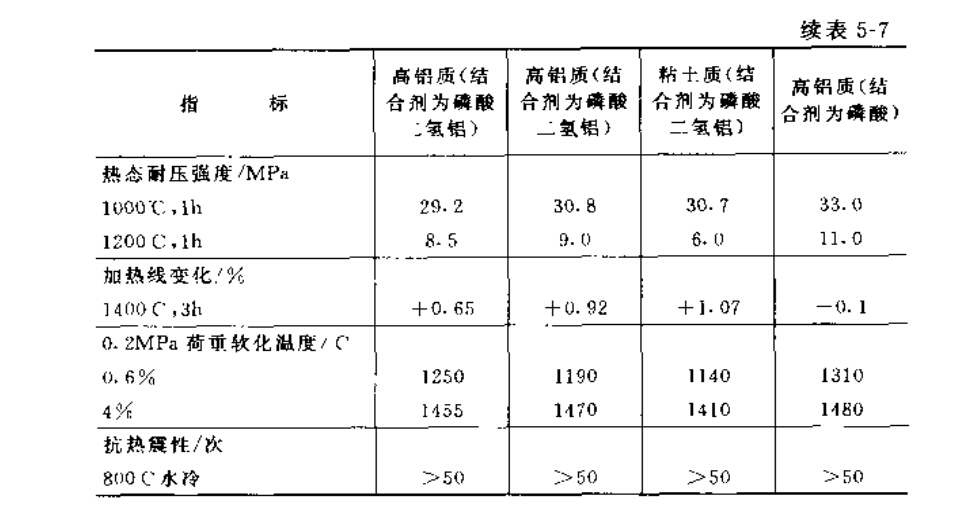

    磷酸盐结合浇注料具有抗热震性好、耐压强度高、抗焙渣侵  蚀性能好、耐冲击力强等特性。磷酸盐结合耐火浇注料的技术性
  能见表5 7。

    磷酸盐结合耐火浇注料忌用水和蒸汽养护，干燥淘度较低时易形成吸湿性化台物焦磷酸h，p2()7，存放期问吸附空气中的水分后，还原成正磷酸破坏胶结性，丧失强度或软化，出现“潮解”现。因此，这种耐火浇注料须在约450℃下干燥，使其形成磷酸铝或偏磷酸锚，其结构方能稳定。这种浇注料在热丁窑炉上应用始丁20世纪50年代，当时也称为磷酸盐耐火混凝上，一直广泛应用于冶金，机电眦及化t等丁业窑炉。
公司主要从事水泥建材行业、有色冶金、钢铁冶金、电力行业及石化行业等高温窑炉用耐火材料的生产与经营。荣盛耐材与耐火材料科研机构和高等院校建立了长期与稳定的合作关系。在科研、生产、推广和凯时kb88手机客户端的售后服务过程中，具有持续发展的势。

郑州荣盛耐材(kb88凯时官网下载-凯时kb88手机客户端)是专业的耐火材料生产厂家,欢迎前来订购和咨询!
