大型水泥窑用耐火材料-kb88凯时官网下载



      水泥窑用耐火材料主要由耐火砖和浇注料组成，选用什么样的耐火材料才能抵御对窑炉的侵蚀?这是水泥窑使用厂家关心的问题，下面由耐火材料生产厂家荣盛耐材为您介绍大型水泥窑用耐火材料的选择。

　　水泥窑用磷酸盐结合高铝砖是指以高铝矾土熟料为骨料和细粉，磷酸或磷酸铝为结合剂，经半干法压制成型，在400℃～600℃温度下进行热处理，化合而成的供水泥窑用高铝质耐火制品。对此，jc350-93《水泥窑用磷酸盐结合高铝砖》作了详细的规定。

　　磷酸盐直接结合高铝砖，其高温状态下强度较高，挂窑皮能力中等，导热系数较高，热震稳定性较好。在调试阶段，开窑和停窑次数较多时，表现出较好的使用性能。

　　制品按结合剂分为两个品种,高铝质砖（简称磷酸盐砖），结合剂为浓度42.5%～50.0%的磷酸盐溶液，代号为p，锁缝砖代号为pc。磷酸盐高铝质耐磨砖（简称耐磨砖），结合剂为工业磷酸，工业氢氧化铝配制成的磷酸铝溶液，摩尔比为al2o3：p2o5=1：3.2，代号为pa。

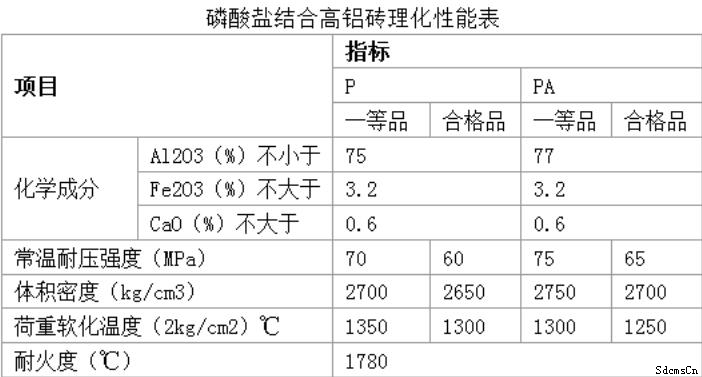

　　磷酸盐结合高铝砖理化性能表

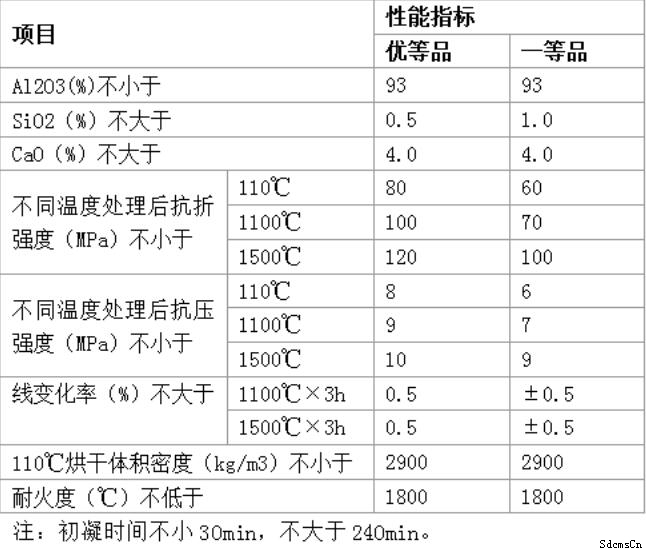

　　对于与耐火砖配套的浇注料我们选用高强耐火浇注料。高强耐火浇注料主要用于热工窑炉易磨损的部位，如窑口，喷煤管等处。它以刚玉为骨料，高品质高铝水泥为结合剂，另添加少量的添加剂配制而成。但这种浇注料在浇注过程中容易出现气孔，分次浇注易出现剥离，强度增长的比较缓慢等，在浇注和之后的养护、烘干、升温过程中，应更加认真和精细。jc498-92《高强度耐碱浇注料》对其主要理化性能指标规定如下：





　　如果您对耐火材料有需求，或是您急需一套高品质方案来优化窑炉的使用寿命和使用效率，欢迎致电郑州荣盛耐材有限公司，我们将会为您提供技术方案、窑炉筑建等服务。荣盛与您一起双赢合作，共同发展！
