水泥工业窑炉常用各种刚玉质耐火浇注料-kb88凯时官网下载

　　刚玉质耐火浇注料是指含al2o3 90%以上，主晶相为α- al2o3 (刚玉)的耐火浇注料。α- al2o3属三方晶系，晶形为短柱状，真密度为3. 85〜4. 01g/cm3，硬度为9，熔点为2050℃。刚玉具有耐高温、硬度大、高温强度高、耐磨性好、抗化学腐蚀能力强、气密性好等优良性能。但热膨胀率较高，热导率也较高。因此刚玉可作为高级耐火材料的原料，也是重要的人造磨料。

　　刚玉一般边用工业氧化铝或铝土矿经烧结或电熔后而制成的。当用工业氧化铝电熔时，得到的是白色刚玉，其al2o3含量大于98.5% ;当用铝土矿做原料时，则获得普通棕刚玉或铝土基刚玉(又称为亚白刚玉或灰刚玉)，其al2o3含量91%〜98.5% ;板状刚玉可用电熔法和烧结法生产，温度高达1950℃以上，氧化铝晶粒达到完全的再结晶α-al2o3，在显微镜下晶体呈平板状和短柱状结构。与电熔白刚玉相比，具有非常优异的抗热剥落性和颗粒强度。水泥工业窑炉常用各种刚玉作为集料的耐火浇注料，多用于高温、耐磨和抗腐蚀、温度变化频繁的窑口和喷煤管等处。 表5-17为刚玉的理化指标。

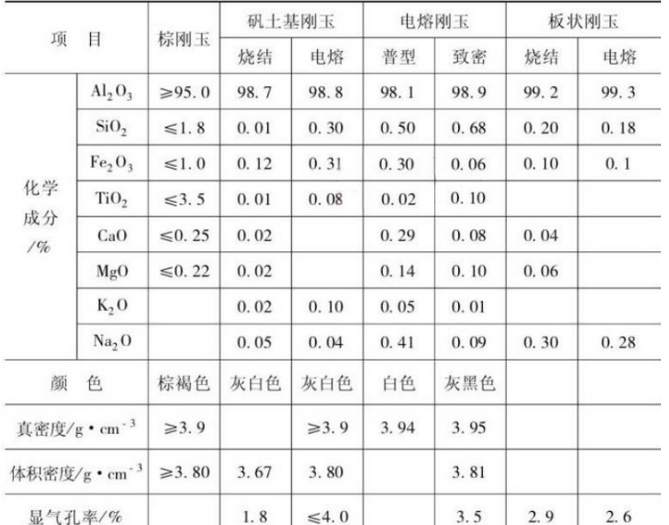

　　表1刚玉的理化指标
