高强度耐火浇注料-kb88凯时官网下载

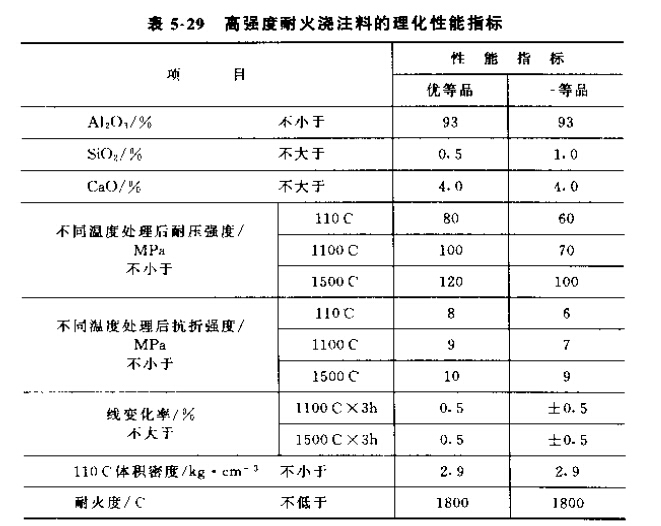

高强度耐火浇注料是指以刚玉为原料，高品质高铝水泥为结合剂，外加若干添加剂配置而成的，用作热工窑炉内衬高温易磨损部位的水硬性高强度耐火浇注料高强度耐火浇注料可分为等品和一等品两大类，其理化指标应符合指定的要求，高强度耐火浇注料的初凝时间应该不低于30mim,不大于240min

    高强度耐火挠注料土要用于热工窑炉中高谥易磨损部位。例如水泥预分解窑前窑口，三风道喷煤管；精炼喷枪、rh、dh真
空脱气装置等冶金炉内衬的挠注或捣打部位，还可用于石油催化装置等作耐火衬里。
    高强度耐火浇注料需在于燥库房存放。施工时应注意以下几点

(l)水需用清洁的，ph值在6-8之间。拌和水应准确称量。

(2)推荐用强制式搅拌机，所有搅拌工具需清洁。拌和到料均匀为止。

(3)所用模具的浇注面均应徐一层机油。

(4)所有预埋金属件，浇往前应涂一层沥青漆。

(5)高强度耐火浇洼芈}扑和后30min内用完，宜次浇注到所规定的厚度，振动到完全密宴为止。

(6)养护湿度不低于90“，养护温度宜在15-25 c之间，浇注后24h脱模。总养护时间为3d。

(7)高强度耐火桡注料制作的衬鬯或构筑物在使用前血进行适当的热处理。以25 c/h的速度升至lioc．保温4h以上：以40（、th的速度升至400（．保温4h以上；
以10-15 c/h的速度升至使用温度；根据不同部位的需要与可能，在操作温度下恒温2d以l。
